电缆连接终端头
高低压柜抽屉内电缆衔接是怎样衔接的
各种高低压开关柜内的电缆衔接有不同，不过关于抽屉柜来讲大致是：动力电缆从柜后下部或许上部进入柜内的电缆间隔，引到开关柜的出线端子上与其衔接。二次电缆从旁边面进入开关柜（也有从后边进入的），与开关柜内的二次接线端子排一侧衔接，端子排另一侧用集束线经过一个多点插接衔接器与开关柜内二次接线相连。
1、电缆终端头：终端头的作用是装配到电缆线路的首结尾，用以完结与其他电气设备衔接的设备；细分有野外终端头、户内终端头、肘型终端头、GIS终端头、变压器终端头；
2、电缆中心接头：中心接头的作用是电缆与电缆之间相互衔接的一种设备。细分有直通式接头、绝缘接头、分支接头、异形接头。
电缆终端按技能工艺分类
电缆终端
1、长沙头：用于油浸纸铅包电缆野外终端。
2、热缩终端：工艺较简略，价格低，环境、人员影响相对小，密封不良，抱紧力差。

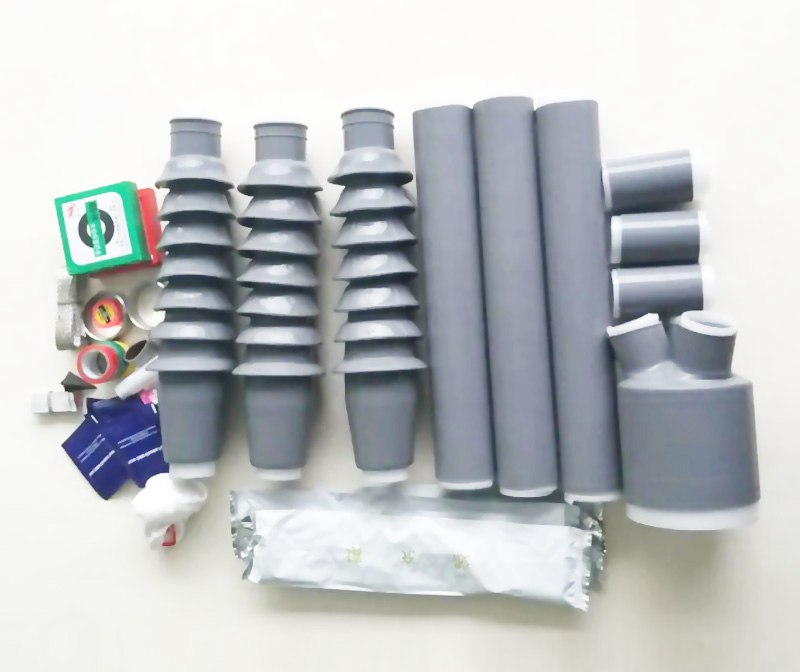

3、冷缩终端：运用硅橡胶，弹性好，抱紧力密封好，一体化出产，简单确保装置质量，现场装置便利，比较价格高。
4、硅橡胶预制终端：结构与冷缩终端类似，没有在工厂预扩张，装置尺度要求严厉，抱紧力密封不稳定，比较价格适中。
5、瓷套式终端：工艺老练，对环境、人员要求高，粗笨。
6、干式终端：终端内不需要充绝缘油的产品。
电缆接头的根本工艺要求
一般电缆接头作业中要进行的工艺操作可概括为四类：
1、导体衔接
2、绝缘增强
3、电场均衡
4、屏蔽密封
电缆终端头外绝缘的要求
电缆终端头外绝缘资料首要分为两种：无机资料和有机资料；
无机资料首要有瓷、玻璃等；
有机资料首要有橡胶、环氧树脂、交联聚乙烯等；
1、资料要求：
优秀的电气绝缘功能
优秀的老化功能
优秀的耐污秽功能
优秀的增水功能
2、结构要求
干闪间隔：枯燥状态下，因升高电压而发生放电的途径
湿间间隔：淋雨状态下，因升高电压而发生放电的途径
走漏间隔（爬电间隔）：从高压端到接地端或两相之间沿绝缘外表拉伸的长度或间隔；走漏比＝走漏间隔/最高作业电压（额外线电压）。
污秽等级与走漏比
IEC规范规则污秽等级为4级：
污秽等级污秽程度走漏比
Ⅰ级轻1.6
Ⅱ级中2
Ⅲ级重2.5
Ⅳ级严峻3.1
电缆附件规范与实验
电缆附件的规划与出产应遵从相关的国际规范，国家规范及行业规范。
a.中低压附件规范：IEC60502，GB12706，JB8144（原GB11033）
b.高压附件规范：IEC60840，IEC60859，IEC62067，GB11017，GB18890
c.金具规范：GB14315
电缆附件的实验
首要实验：分型式实验、抽样实验、出厂实验和交代实验等
a.1min工频：查验附件的耐压质量水平；
b.部分放电：查验附件资料内部是否存在气隙；
c.循环实验：查核附件资料老化水平；
d.冲击实验：查核耐受过电压的才能；
e.直流耐压：查核以上实验后的绝缘水平；
f.盐雾实验（湿润实验）：查验附件外绝缘耐污秽水平；
g.密封实验：查核附件的防水防潮水平；
h.机械功能实验：查核附件接受外力，内部胀大压力及电动力的才能
